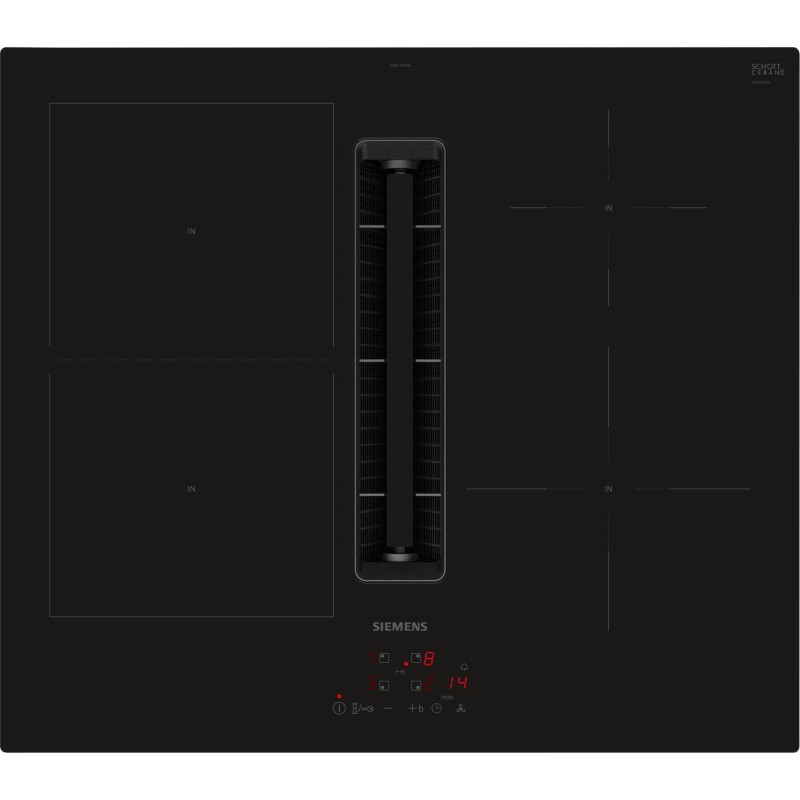

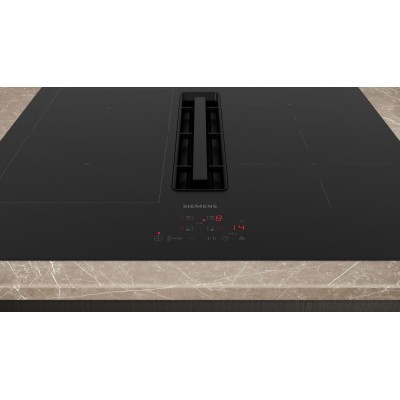

Siemens - ED611BS16E - iQ300, Induktionshäll med inbyggd fläkt, 60 cm, ramlösDesign

• combiZone gör det möjligt att laga mat med stora grytor och stekpannor
• touchControl: Styr din häll bekvämt genom ett lätt tryck på displayen.
• inductionAir Plus garanterar största möjliga tystnad - utan att negativt påverka ventilationsprestandan.
• Enkel rengöring – den inbyggda fläkten kräver minimalt rengöringsarbete.
• powerBoost: gör induktionszonen upp till 50 % mer effektiv.

Flexibla kokzoner

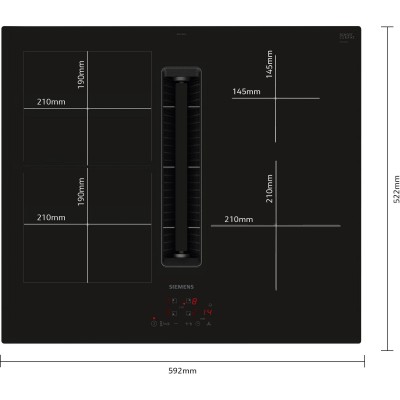

• combiZone-kokzon, två kokzoner som kan användas separat eller kopplas ihop till en stor kokzon
• Kokzon främre vänstra: 190 mm, 210 mm, 2.2 kW (max. effekt 3.7 kW)
• Kokzon bakre vänstra: 190 mm, 210 mm, 2.2 kW (max. effekt 3.7 kW)
• Kokzon bakre högra: 145 mm , 1.4 kW (max. effekt 2.2 kW)
• Kokzon främre högra: 210 mm, 2.2 kW (max. effekt 3.7 kW)

Användarvänlighet

• touchControl-styrning: kontrollera effekten med inpräglade +/- beröringsknappar.
• 17 effektlägen: justera värmen exakt med 17 effektlägen (9 huvudlägen och 8 mellanlägen).
• Switch-off timer: stänger av kokzonen vid slutet av den inställda tiden (t ex. när du kokar ägg).
• Countdown timer: klockan larmar när den inställa tiden gått ut (t ex. när du kokar pasta).

Tidsbesparing och effektivitet

• powerBoost-funktion för alla induktionszoner : koka upp vatten snabbare tack vare 50% mer energi än vid högsta standardnivån.
• quickStart-funktion: när den slås på så väljer spisen automatiskt kokzon med kokkärl (i avstängt läge).
• reStart-funktion: om du av misstag skulle råka stänga av spisen, så behåller den alla tidigare inställningar om du slår på den igen inom 4 sekunder.
• quickStop: stäng snabbt av en kokzon med ett längre tryck.

Design

• RamlösDesign

Säkerhet

• 2-stegs restvärmeindikering för varje kokzon: visar vilka kokzoner som fortfarande är varma.
• Barnsäkring: förhindrar oavsiktlig aktivering av spisplattorna.
• Huvudströmbrytare: stäng av alla kokzoner med en knapptryckning.
• Automatisk säkerhetsavstängning: som extra säkerhetsåtgärd så stängs värmen av efter en viss tid utan interaktion.

Installation

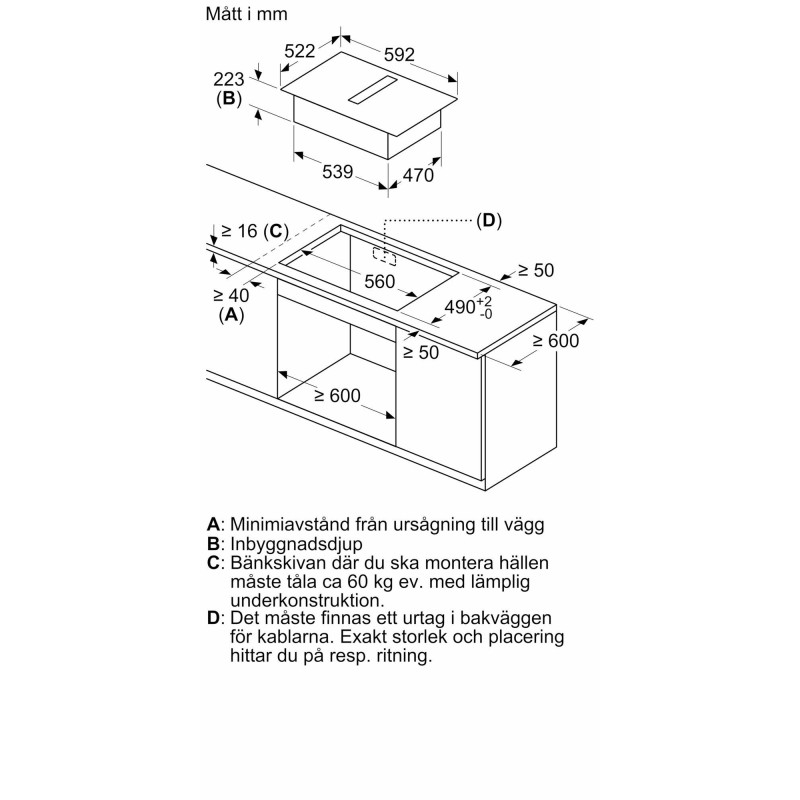

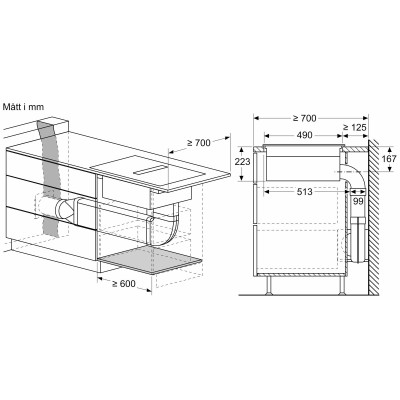

• Dimensioner (HxBxD mm): 223 x 592 x 522
• Nischstorlek som krävs för installation (HxBxD mm) : 223 x 560 x (490 - 490)
• Minsta tjocklek på bänkskiva: 16 mm
• Anslutningseffekt: 7400 W
• powerManagement funktion: begränsa den maximala effekten om det är nödvändigt (beror på säkringsskydd vid elektrisk installation).

Tillbehör

• Clean Air Plus kolfilter, N**0155 inkluderad
• Passar att installera till 60 cm köksbänk

Integrerad fläkt

• Helt integrerad fläkt med hög prestanda
• Lämplig för installation med kanaliserad eller recirkulerad frånluft (inkl. differentierade programlägen). Installationstillbehör för recirkulation utan kanal, bland annat fyra cleanAir Plus luktfilter och ett teleskopiskt skjutelement, ingår i spishällen. Tillbehör för andra installationsalternativ finns tillgängliga, mer information finns i planeringsanvisningarna.
• Estetiskt ingegrerad design med insugsfläkt på värmebeständig glashäll så att du fritt kan flytta dina kokkärl.
• Ventilationssystem med 3 elektroniskt kontrollerade effektnivåer och 1 Boost-/Intensiv effektnivå (med automatisk återställning) via touchControl-styrning
• Ventilationen aktiveras automatiskt när en kokzon används.
• Automatisk fördröjd avstängning efter matlagning för att eliminera kvarvarande matos (extremt låg ljudnivå - 12 min vid frånluftsdrift, 30 min vid kolfilterdrift. Kan stängas av manuellt).
• - Fullständig manuell kontroll möjlig via touchControl-styrning.
• Högpresterande fläkt med låg ljudnivå och energieffektiv BLDC-teknologi. Hög utsugningshastighet och mycket lågt ljud. Behaglig brusfrekvens genom psyko-akustisk och aerodynamisk interiör med en innesluten, osynlig fläkt. Väldigt tryckfallsbeständig även med längre och mer komplexa kanaler.

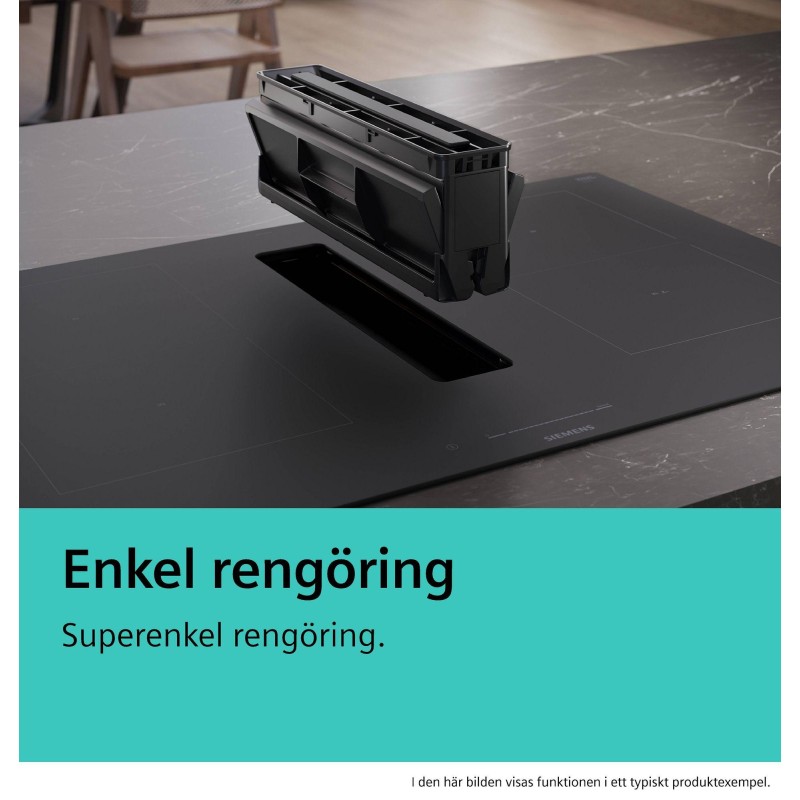

• Lätt att ta bort och att rengöra fettfilter och vätskeuppsamlingsenhet: - Smidig enhandsborttagning av enheten via ett glaskeramikhandtag. - Integrerade, storskaliga och högpresterande fettfilter i rostfritt stål med 12 filtreringsskikt och ett svart toppskikt för en mer estetisk integration. Fettfiltreringseffektivitet för 94 %. - Alla delar är enkla att rengöra, diskmaskinssäkra och värmebeständiga. - (Övre) vätskeuppsamlingsenhet med 200ml kapacitet för normalt spill och matlagningskondens. - Mer kraftfullt dräneringssystem för spill som överstiger 200 ml vätska. - Vätskeuppsamlare med extra kapacitet på 700 ml för mer allvarliga olyckor. Kan diskas i diskmaskin. Lättåtkomlig och löstagbar underifrån. - Total vätskekapacitet på 900ml (200ml + 700ml). - Vattentätt fläktsystem.
• - Smidig enhandsborttagning av enheten med ett glaskeramikhandtag.
• Stort integrerat fettfilter i rostfritt stål med 12 filterlager och ett svart topplager för en mer estetisk integrering. Effekt på fettfiltreringen 94 %.
• Alla delar av enheten är lätta att rengöra, tål att diskas i diskmaskin och är värmetåliga.
• Övre vätskeansamlingsbehållare med en kapacitet på 200 ml för oavsiktligt spill eller kondens från matlagningen.
• - Dräneringssystem för spill som överstiger 200 ml vätska.
• Extra vätskeansamlingsbehållare med en kapacitet på 700 ml för situationer med mycket spill. Tål att diskas i maskin. Lättillgänglig och avtagbar underifrån.
• Vätskesamlingskapacitet på 900ml (200ml + 700ml).
• Vattentätt fläktsystem.
• Ventilationssystemets prestanda: - Fläktprestanda i system med frånluft (enligt EN 61591): min. normal inställning 330 m3/h , max. normal inställning 500 m3/h, max. Boost-/Intensiv inställning 622 m3/h. - Fläktprestanda i kolfiltersystem (enligt EN 61591): min. normal inställning 252 m3/t , max. normal inställning 441 m3/t, max. Boost/Intensiv inställning 595 m3/t. - Ljudnivå i frånluftsystem (ljudnivå enligt EN 60704-3): min. normal inställning 61 dB re 1 pW, max. normal inställning 69 dB re 1 pW, max. Boost/Intensiv inställning 74 dBre 1 pW. - Ljudnivå i kolfiltersystem (ljudnivå enligt EN 60704-3. ): min. normal inställning 55 dB re 1 pW, max. normal inställning 66 dB re 1 pW, max. Boost/Intensiv inställning 72 dBre 1 pW. - Effektivitet fettfilter (enligt EN 61591) 94 %. All prestandainformation är preliminär och baseras på de senaste testerna som gjorts på avancerade prototyper. Informationen kommer att uppdaterats då tester utförts på slutprodukten.
• - Fläkteffekt vid frånluftsdrift (enligt EN 61591): min. normal inställning 330 m3/t , max. normal inställning 500 m3/t , max. Boost-/Intensiv inställning 622 m3/t .
• - Fläkteffekt vid kolfilterdrift (enligt EN 61591): min. normal inställning 252 m3/t , max. normal inställning 441 m3/t , max. Boost-/Intensiv inställning 595 m3/t.
• - Ljudnivå vid frånluftsdrift (ljudnivå enligt EN 60704-3): min. normal inställning 61 dB re 1 pW, max. normal inställning 69 dB re 1 pW, max. Boost-/Intensiv inställning 74 dB re 1 pW.
• - Ljudnivå vid kolfilterdrift (ljudnivå enligt EN 60704-3. ): min. normal inställning 55 dB re 1 pW, max. normal inställning 66 dB re 1 pW, max. Boost-/Intensiv inställning 72 dB re 1 pW.
• Effektivitet fettfilter (enligt EN 61591) 94 %.
• Förbrukning och energiklass (enligt Regulation (EU) No 65/2014): - Vätskedynamisk effekt: A. - Genomsnittlig energiförbrukning: 57. - Fettfilter klass: B. - Ljudnivå min. normal inställning & max. normal inställning: 61 dB & 69 dB .
• Energiklass: B .
• - Vätskedynamisk effektivitet: A .
• - Genomsnittlig energiförbrukning: 57 .
• - Effektivitetsklass för fettfiltrering: B .
• Ljudnivå min. standarddrift och max. standarddrift: 61 dB & 69 dB .
• För recirkulation: 2 x 2 laddningar med integrerade, högpresterande luktfilter cleanAir Plus.
• Optimerad matosreduktion under matlagningen för mat som osar extra mycket (till exempel fisk).
• Storskalig filteryta med hög luktreduceringsförmåga.
• - Anti-pollen-funktion: Filtret håller kvar en extremt hög mängd luftburet pollen och inaktiverar allergener som hålls kvar av filtret.
• - Livstid på 360 timmars matlagning (ej regenerativ).
• Filter med låg ljudnivå och optimerad akustik.
• - Lätt att komma åt och lätt att ta bort ovanifrån.
• - Utbytesfilter :cleanAir filter set HZ9VRCR0.
• För fläktar med frånluftsdrift: 2 x 2 set direktintegrerade aukustiska filter med låg ljudnivå och hög prestanda för betydligt lägre och behagligare ljud.

Planering & installation

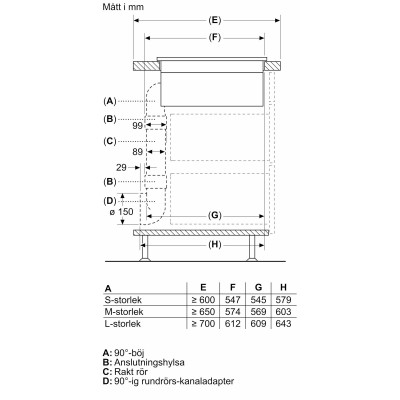

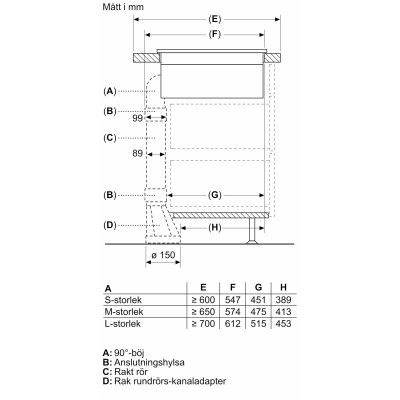

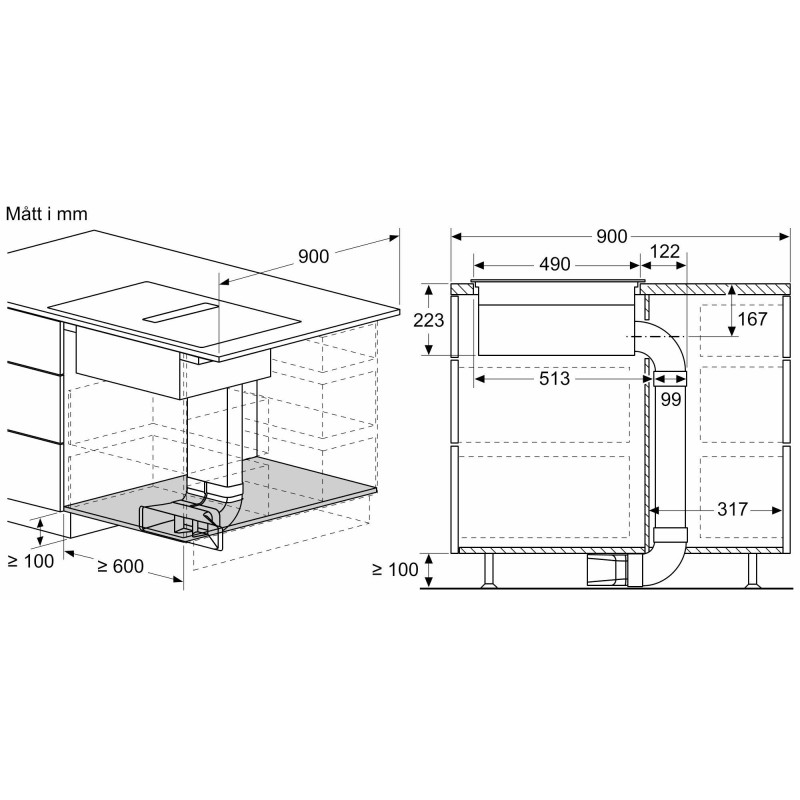

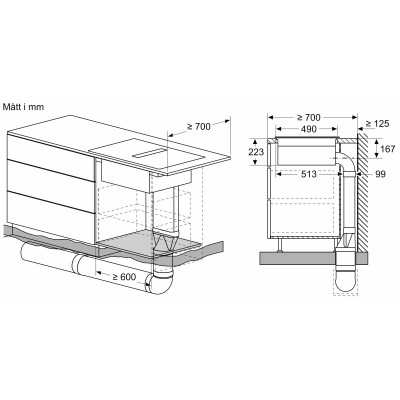

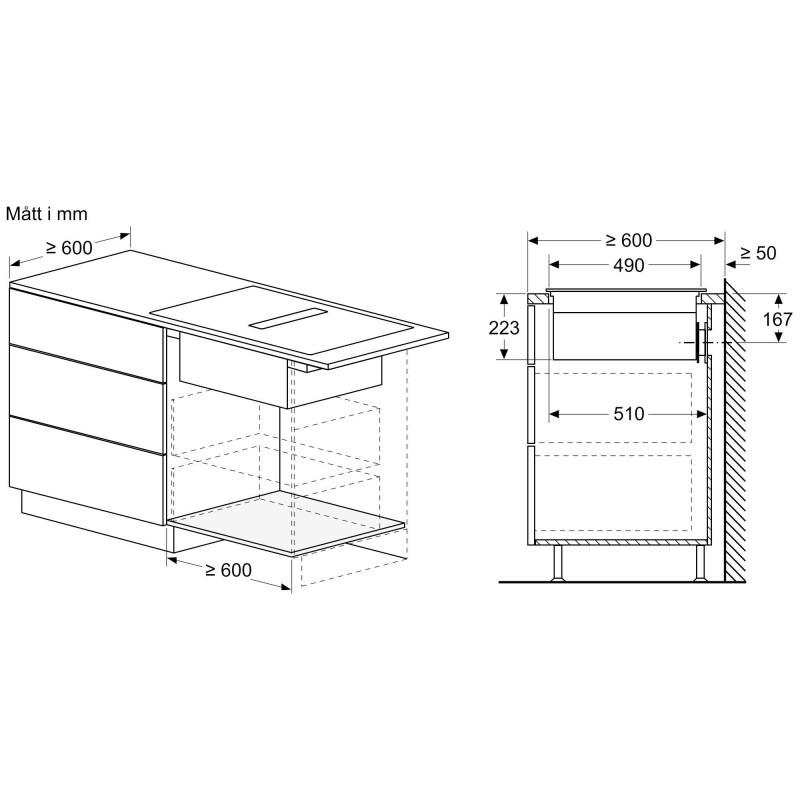

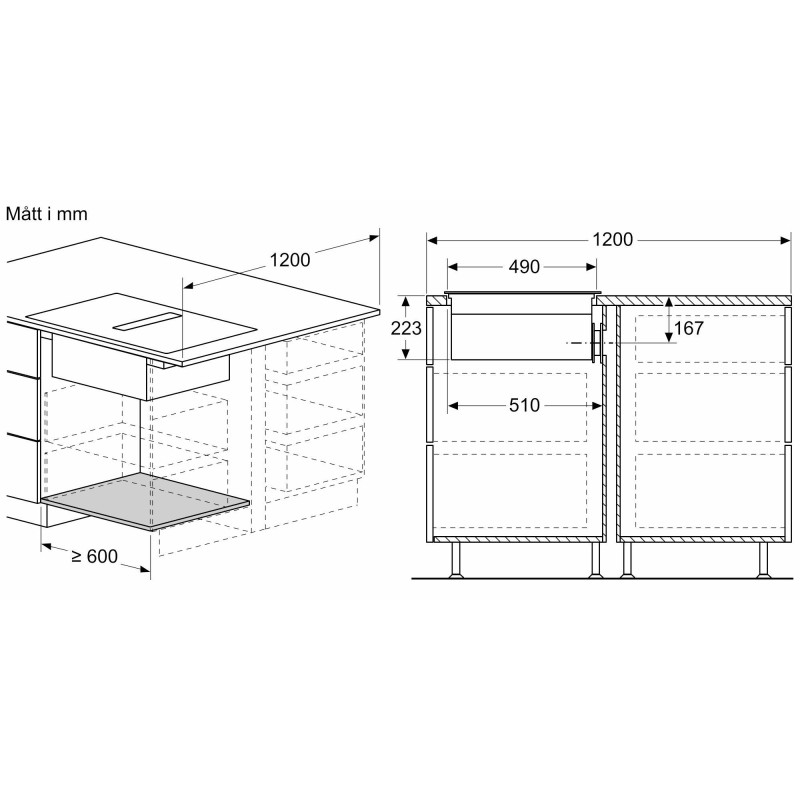

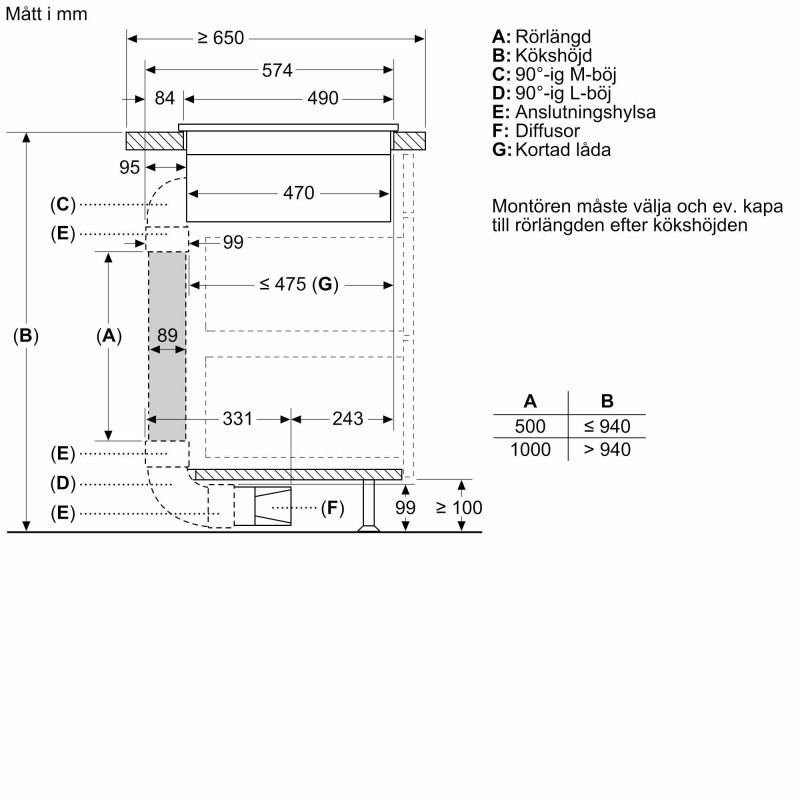

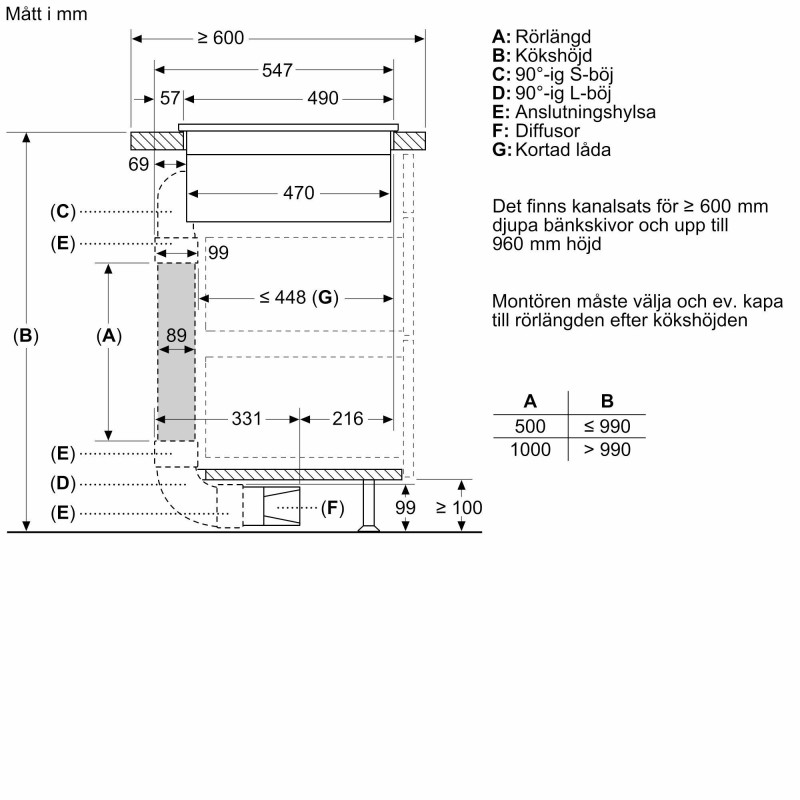

• Lämplig för installationer med kanal- eller recirkulationsutsug i 4 olika alternativ (utan kanal, recirkulation med delvis eller fullständig kanal eller kanalutsug). Installationstillbehör för återcirkulation utan kanal, bland annat fyra cleanAir Plus luktfilter och ett teleskopiskt skjutelement, ingår i spishällen. De medföljande tillbehören möjliggör enkla och snabba installationer och kan planeras in i alla bänkdjup ≥60cm. För andra typer av installationer rekommenderas någon av följande tillbehörssatser:
• - HZ9VDKR1 för helt eller delvis kanaliserad recirkulation med cleanAir-luktfilter. Startsats HZ9VDKR0 för recirkulation utan kanal med cleanAir-luktfilter.
• - HZ9VDKE1 för frånluftsinstallation.
• Olika tillbehör finns tillgängliga för frånluftdrift eller för kolfilterdrift.

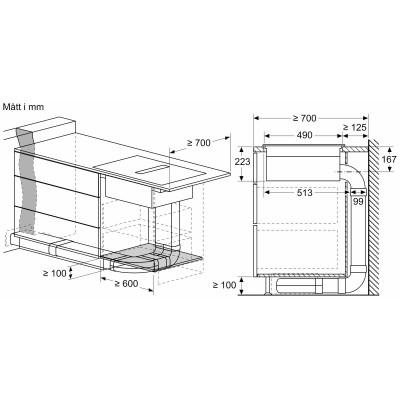

• Förslag till planering: - Installation är möjlig i såväl ö- som väggmonterade lägen. - Produkten uppfyller kraven i Needle Flame Test (enligt IEC 60695-5-11), brännbarhetsklass V2 (enligt UL94) och byggmaterialklass B1 (DIN 4102-1). Startpaketet HEZ9VRUD0 för recirkulation uppfyller också dessa standarder. - Max. nedsänkningsdjup är 223 mm under glas för toppmonterade produkter och 227 mm för infällda produkter. - Apparaten måste vara fritt åtkomlig underifrån (t.ex. för åtkomst till den nedre vätskesäkerhetsuppsamlaren). - Det behövs inget undertak under spishällen med integrerat downdraft-ventilationssystem. Lådorna och/eller hyllorna i golvskåpet måste vara löstagbara. Underskåpets bakpanel kan behållas - endast en utskärning för luftutloppet behövs (placering och storlek kan hämtas från installationsanvisningarna). - "Plug 'n Play"-startpaketet HEZ9VRUD0 för recirkulation utan kanaler kräver en vertikal öppning på min. 25 mm bakom möbelns bakpanel. För idealisk prestanda föreslås 50 mm. - Minsta tjocklek på bänkskivan är 16 mm för toppmonterade och infällda apparater med standardinstallationssystemet. Installation i ännu tunnare bänkskivor är också möjlig med reservdelen: innehåll 626792. - Apparatens totalvikt är 26 kg - bärförmåga och stabilitet, i synnerhet vid mycket tunna bänkskivor, måste stödjas med lämpliga underkonstruktioner. Hänsyn måste tas till den totala apparatvikten och bänkskivetillverkarens specifikationer för strukturell integritet. - "Plug 'n Play"-startpaketet HEZ9VRUD0 för recirkulation utan kanaler möjliggör enkla och snabba installationer och kan planeras i alla bänkskivsdjup ≥60 cm. För kanaliserade installationer - i kanaliserat utsug (HEZ9VEDU0) samt helt eller delvis kanaliserad återcirkulation (HEZ9VRPD0) - krävs ett bänkskivsdjup på ≥70cm. - För delvis kanaliserade och icke kanaliserade recirkulationsutsug måste en återströmningsöppning på ≥400cm² respekteras i sockelområdet. Öppningen kan realiseras via utloppsgaller, lamellgaller eller subtilt förkortade socklar beroende på sortimentet från köksmöbeltillverkaren. - Luftutloppet på apparatens baksida kan nås direkt med ett platt kanalelement (DN 150). - Den tryckfallssäkra fläkten möjliggör längre och mer komplexa kanaler på upp till 8 m med tre 90° böjar samtidigt som den bibehåller tillräcklig prestanda. - Vid installation av en ventilationsfläkt med kanalutsug och en skorstensventilerad eldstad behöver apparatens strömförsörjningsledning en lämplig säkerhetsbrytare. Detta krävs inte för konfigurationer med återcirkulerat utsug. - I konfigurationer med kanalutsug ska en envägsklaff (eller backströmningsfälla) med ett maximalt öppningstryck på 65Pa installeras.
• Går att installera både i köksö och i köksbänken.
• - Produkten uppfyller kraven för Needle Flame Test (enligt IEC 60695-5-11), V2 brandfarlighetsklass (enligt UL94) och Byggmaterialklass B1/B2 (DIN 4102-1). Startsetet för recirkulation uppfyller också dessa standarder.
• - Det maximala nedsänkningsdjupet är 223 mm under bänkskivans yta.
• Produkten måste vara helt fri undertill (för att till exempel komma åt den nedre vätskeansamlingsbehållaren).
• - Det behövs inget mellanbottenplan under spishällen med inbyggt ventilationssystem. Lådorna och/eller hyllorna i golvenheten ska vara avtagbara. Golvenhetens bakpanel kan behållas - endast ett uttag för luftutloppet behövs (position och storlek finns på monteringsanvisningen).

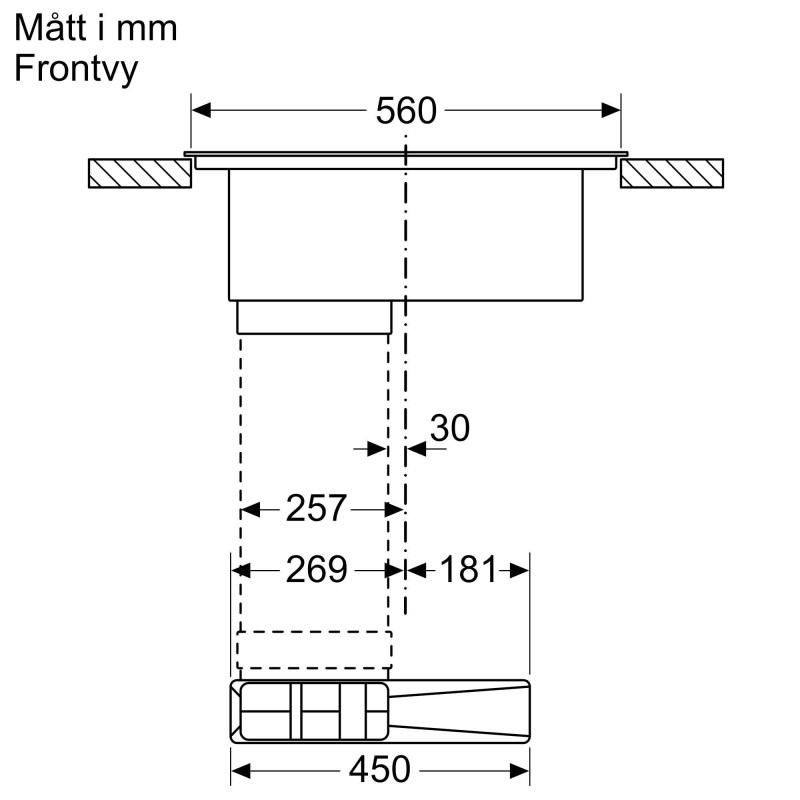

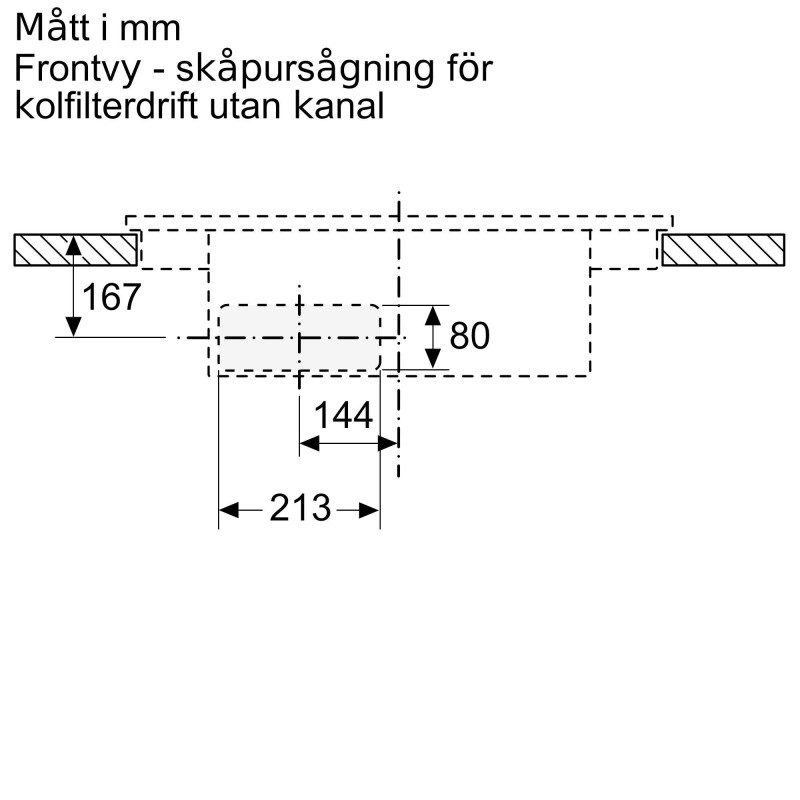

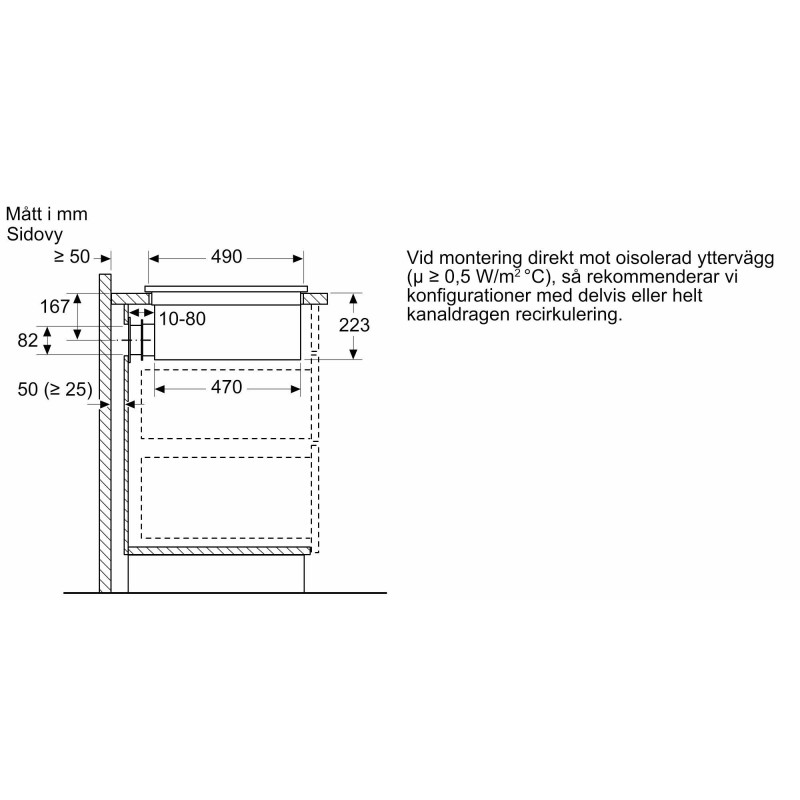

• - En installation med recirkulation utan kanal kräver en vertikal öppning på min. 25 mm bakom möbelns bakpanel. För idealisk prestanda föreslås 50 mm
• - Minimum tjocklek på bänkskivan är 16 mm för toppmonterade och inbyggda enheter med standardinstallationssystemet. Montering för tunnare bänkskivor är möjligt med reservdel: 626792.
• - Den totala vikten är 26 kg - bärförmåga och stabilitet, i synnerhet vid mycket tunna bänkskivor, måste stödjas med lämpliga underkonstruktioner. Hänsyn måste tas till den totala enhetsvikten och bänkskivetillverkarens specifikationer för strukturell integritet.
• - För delvis kanaliserade system och kolfiltersystem ska en returflödesöppning lämnas på ≥400cm² i sockelområdet. Öppningen kan säkerställas med utloppsgaller, lamellgaller eller förkortade socklar beroende på kökstillverkarens sortiment.

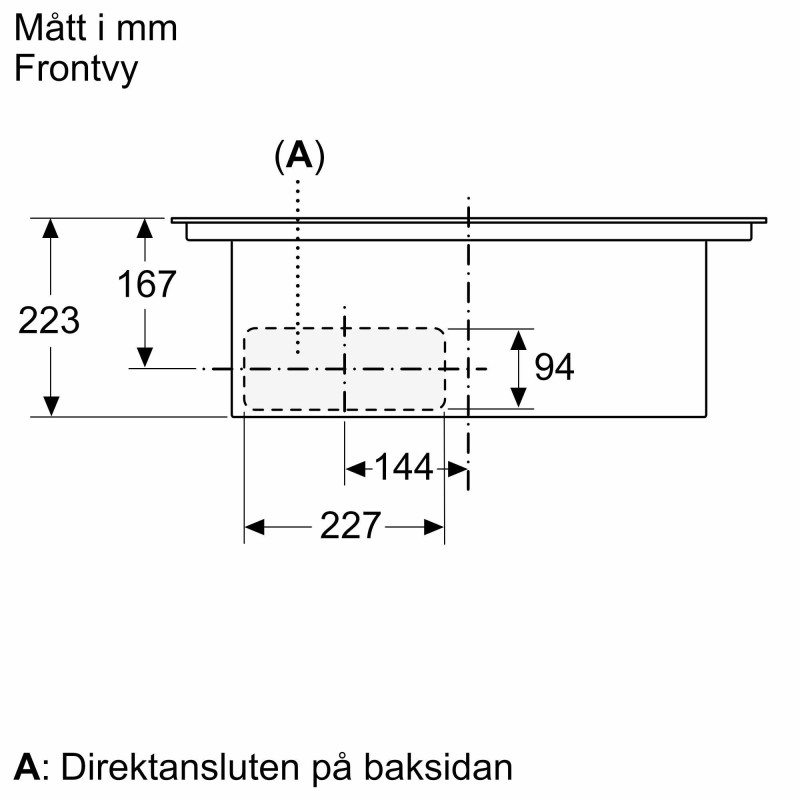

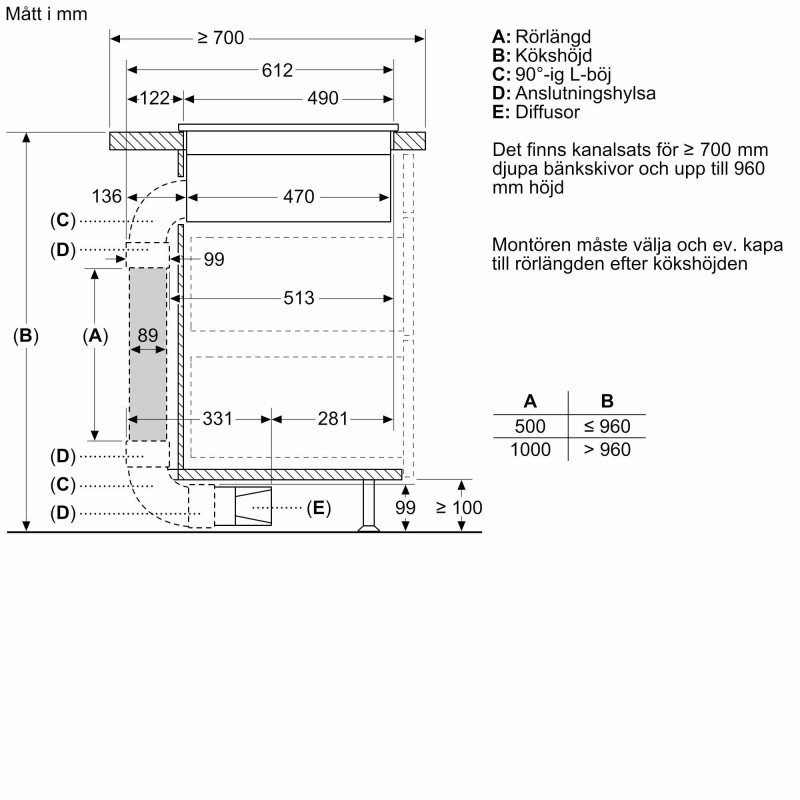

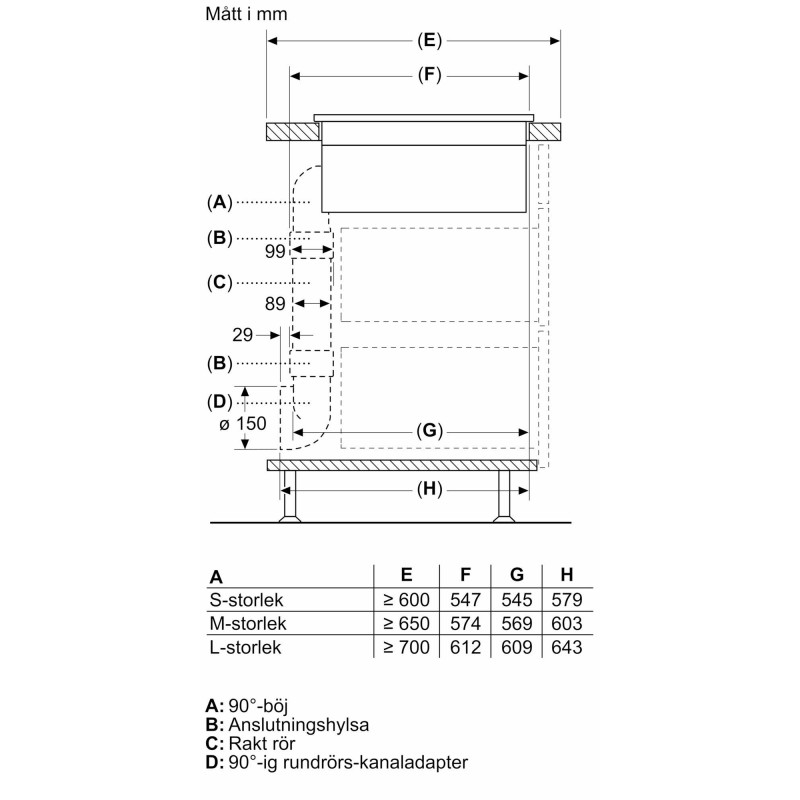

• - Luftutloppet på enhetens baksida kan nås direkt med ett hanelement, platt kanal (DN 150).
• - Den tryckfallssäkra fläkten möjliggör längre och mer komplexa kanaler på upp till 8 m med tre 90° böjar och bibehåller tillräcklig prestanda.
• - Vid installation av en spishäll med inbyggd fläkt och med kanalutsug samt en skorstensventilerad eldstad behöver apparatens strömförsörjningsledning en lämplig säkerhetsbrytare. Detta krävs inte för konfigurationer med recirkulerat utsug.
• - Vid kanaliserad installation ska en envägsklaff (eller backventil) med ett maximalt öppningstryck på 65Pa installeras.
